熱收縮包裝收縮力的控制

 熱收縮膜適用于各種不同形狀的商品包裝，是商品包裝中常用的包裝材料。收縮率與收縮力是熱收縮膜性能的主要評(píng)價(jià)指標(biāo)。

       1.影 響

      收縮率影響熱縮膜包裝的貼合度，而收縮力的大小則影響包裝的緊實(shí)性。當(dāng)使用收縮膜緊束或者包裝物品時(shí)，收縮力越小，對(duì)物品的捆扎力越小，物品越容易散落；而收縮力過(guò)大則容易使被包裝物品變形，影響包裝形象。因此，在測(cè)試薄膜熱縮性能時(shí)，應(yīng)重視收縮力的評(píng)價(jià)與控制。

       2.原 理

       薄膜的收縮力包括熱縮力與冷縮力兩個(gè)階段。收縮膜是由高聚物材料在一定溫度下拉伸后急冷制成，此時(shí)高聚物分子取向被“冷凍”。當(dāng)在包裝線上，收縮膜再次加熱到被拉伸時(shí)的溫度時(shí)，高聚物分子鏈段發(fā)生解取向，出現(xiàn)熱縮力。而當(dāng)包裝溫度降低至室溫時(shí)，高聚物分子振動(dòng)變慢，振動(dòng)距離縮短，收縮膜出現(xiàn)冷縮力。

       3.檢 測(cè)

      ISO 14616-2004《塑料 聚乙烯、乙烯共聚物及其混合物的熱收縮薄膜.收縮應(yīng)力的測(cè)定》與DIN 53369-1976《塑料薄膜檢驗(yàn)方法 收縮力的測(cè)定》中均有對(duì)塑料薄膜收縮力值測(cè)定方法的規(guī)定。目前，我國(guó)國(guó)家標(biāo)準(zhǔn)中沒(méi)有與ISO 14616、DIN 53369-1976類似的檢驗(yàn)方法，且該方法在實(shí)際中的應(yīng)用也不是很廣泛，但隨著收縮膜技術(shù)的發(fā)展，對(duì)此類薄膜收縮性能的測(cè)試要求將越來(lái)越全面與嚴(yán)格，該方法必將得到更廣泛的發(fā)展與應(yīng)用。

      三泉中石實(shí)驗(yàn)儀器有限公司研發(fā)生產(chǎn)的RSY-03薄膜熱縮性能測(cè)試儀是根據(jù)ISO14616設(shè)計(jì)制造的一款設(shè)備，可以精確的定量測(cè)定塑料薄膜在熱收縮過(guò)程中的熱縮力、冷縮力、以及熱收縮率等性能。

      三泉中石實(shí)驗(yàn)室對(duì)LDPE、PETG、OPS、POF、BOPP等幾種常用的熱收縮薄膜熱縮力與冷縮力采用薄膜熱縮性能測(cè)試儀RSY-03檢測(cè)儀器進(jìn)行試驗(yàn)，檢測(cè)結(jié)果如下圖：

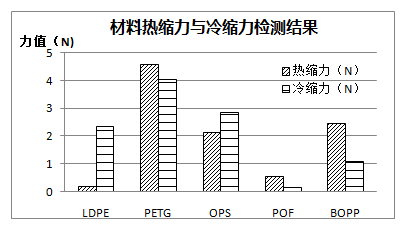

材料熱縮力與冷縮力檢測(cè)結(jié)果

      根據(jù)試驗(yàn)結(jié)果可以發(fā)現(xiàn)材料的冷縮力與熱縮力的大小關(guān)系與材料類型相關(guān)。在DIN 53369中也明確說(shuō)明“不同的薄膜，冷縮力與熱縮力之間的關(guān)系是不同的”。

      因此，在評(píng)判薄膜收縮力性能時(shí)，應(yīng)結(jié)合材料用途，綜合評(píng)價(jià)熱縮力與冷縮力對(duì)包裝的影響。

      ISO 14616雖然是針對(duì)聚乙烯、乙烯共聚物及其混合物材料提出的收縮性能測(cè)試方法，但其收縮力測(cè)試原理與DIN 53369相同，而且收縮率測(cè)試結(jié)果穩(wěn)定可靠，具有實(shí)用性和參考性，對(duì)其他常用收縮膜的收縮性能測(cè)試可以借鑒該方法。
